Технологийн үндсэн шинж чанарууд
1) Серво чичиргээний систем

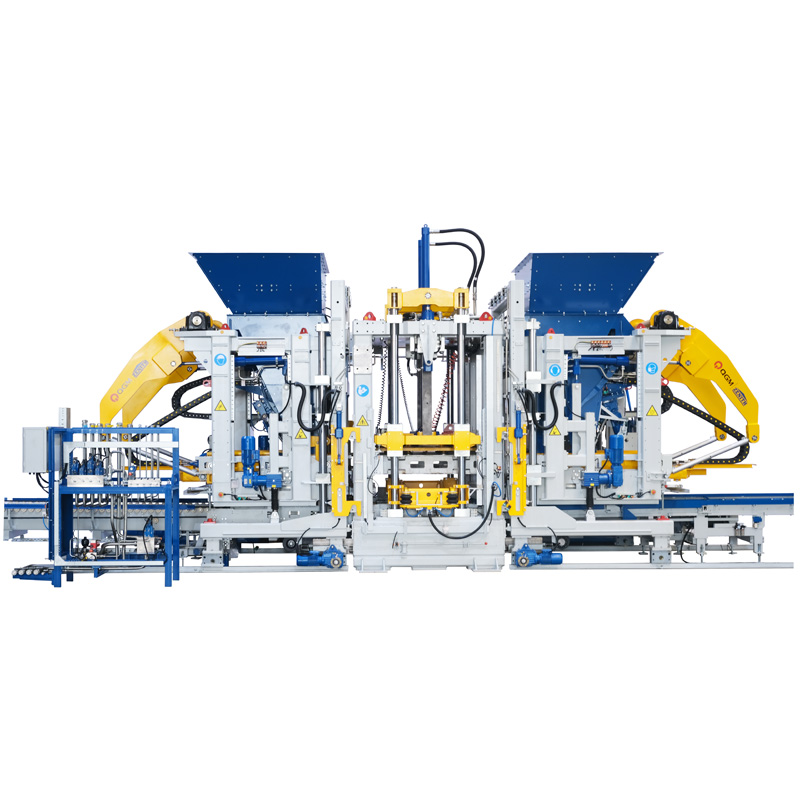

ZN1500C Цемент блок хийх автомат машин нь шинэ бүтээгдсэн серво чичиргээний системээр тоноглогдсон бөгөөд энэ нь нягт, өндөр өдөөгдсөн чичиргээний хүчтэй бөгөөд ингэснээр үйлдвэрлэлийг үр ашигтайгаар хангах, ялангуяа том бүтээгдэхүүн, өндөр чанартай бүтээгдэхүүн үйлдвэрлэхэд шаардлагатай. Урьдчилан чичиргээ болон шилжилтийн чичиргээгээр үйлдвэрлэсэн нь үнэхээр сайхан үр дүнд хүрч чадна
2) Заавал хооллох
Тэжээлийн систем нь барилгын хог хаягдал болон бусад тусгай дүүргэгчийг ашиглахад тохиромжтой, Германы патентлагдсан загвараар хийгдсэн. Нэмж дурдахад, цэнэглэх хаалгыг SEW мотороор удирддаг. Хооллох хүрээ, доод хавтан, холигч ир нь өндөр даацын Шведийн HARDOx гангаар хийгдсэн бөгөөд битүүмжлэлийг бэхжүүлж, материал гоожихоос сэргийлж, урт хугацааны ашиглалтын хугацааг баталгаажуулж, дүрэмт хувцасыг тэжээх болно. бүтээгдэхүүний чанар сайжирсан.
3)SIEMENS давтамж хувиргах хяналт
SIEMENS давтамж хувиргах технологийг Германы R&D төв дахин шинэчилж, сайжруулсан. Үндсэн машины чичиргээ нь бага давтамжийн зогсолт, өндөр давтамжийн ажиллагааг ашигладаг бөгөөд энэ нь ажлын хурд, бүтээгдэхүүний чанарыг сайжруулдаг. Үүний зэрэгцээ механик эд анги, моторт үзүүлэх нөлөөллийг бууруулж, машин, моторын ашиглалтын хугацааг уртасгаж, уламжлалт моторын ажиллагааг хянахтай харьцуулахад цахилгаан эрчим хүчийг 20-30% хэмнэдэг.
4) Бүрэн автомат удирдлага
Германаас ирсэн автоматжуулалтын технологи, системийг төгс хослуулсан. Автомат удирдлага нь ажиллахад хялбар, эвдрэлийн харьцаа бага, найдвартай байдал өндөртэй. Үүний зэрэгцээ энэ нь бүтээгдэхүүний томъёоны функцийг гүйцэтгэдэг. удирдлага, үйл ажиллагааны мэдээлэл цуглуулах.
5) Өндөр үр ашигтай гидравлик систем
Гидравлик насос ба хавхлага нь олон улсын брэнд бөгөөд өндөр динамик пропорциональ хавхлага, тогтмол гаралтын насосыг ашиглан хурд, даралтыг тохируулахын тулд өндөр тогтвортой, өндөр үр ашигтай, эрчим хүч хэмнэдэг.
6) Ухаалаг үүлэн систем
QGM ухаалаг төхөөрөмжийн үүлэн систем нь онлайн хяналт, алсын зайнаас шинэчлэх, алдааг урьдчилан таамаглах, өөрөө өөрийгөө оношлох, тоног төхөөрөмжийн эрүүл мэндийн байдлын үнэлгээг гүйцэтгэдэг; тоног төхөөрөмжийн ашиглалт, хэрэглээний төлөвийн тайлан болон бусад функцийг үүсгэдэг; Алсын удирдлага, үйл ажиллагааны давуу талтай, алдааг хурдан олж засварлах, үйлчлүүлэгчдэд зориулсан засвар үйлчилгээ. Бүх зүйл хоорондоо уялдаа холбоотой, тоног төхөөрөмжийн үйлдвэрлэл, үйл ажиллагаа нь сүлжээгээр дамжуулан дэлхийн өнцөг булан бүрт харагдах болно.
Техникийн өгөгдөл
Макс. Үүсгэх талбай | 1300*1050мм |
Бэлэн бүтээгдэхүүний өндөр | 50-500 мм |
Хэвлэх мөчлөг | 20-25с (бүтээгдэхүүний хэлбэрийг дагаж) |
Сэтгэл хөдөлгөм хүч | 160KN |
Тавиурын хэмжээ | 1400*1100*(14-50)мм |
Блокийн дугаар үүсгэж байна | 390*190*190мм(15 блок/хөгц) |
Чичиргээний хүснэгт | 4*7.5кВт |
Дээд зэргийн чичиргээ | 2*1.1кВт |
Цахилгаан хяналтын систем | SIEMENS |
Нийт суурилагдсан хүчин чадал | 111.3 кВт |
Нийт жин | 18.3T (нүүрний материалын төхөөрөмжгүй) 28.2T (нүүрний материалтай төхөөрөмжтэй) |
Үйлдвэрлэлийн хүчин чадал
Блок төрөл | Гаралт | ZN1500C блок Үйлдвэрлэх машин |
240*115*53мм |
Үүсгэсэн блокуудын тоо (блок/хөгц) | 50 |
Куб метр/цаг (м3/цаг) | 13-18 | |
Куб/хоног (м3/ 8 цаг) | 1005-1400 | |
Тоосгоны тоо (блок/ м3) | 683 | |
390*190*190мм |
Үүсгэсэн блокуудын тоо (блок/хөгц) | 9 |
Куб метр/цаг (м3/цаг) | 22.8-30.4 | |
Куб/хоног (м3/ 8 цаг) | 182.5-243.3 | |
Тоосгоны тоо (блок/ м3) | 71 | |
400*400*80мм |
Үүсгэсэн блокуудын тоо (блок/хөгц) | 3 |
Куб метр/цаг (м3/цаг) | 69.1-86.4 | |
Куб/хоног (м3/ 8 цаг) | 553-691.2 | |
Тоосгоны тоо (блок/ м3) | 432-540 | |
245*185*75мм |
Үүсгэсэн блокуудын тоо (блок/хөгц) | 15 |
Куб метр/цаг (м3/цаг) | 97.5-121.5 | |
Куб/хоног (м3/ 8 цаг) | 777.6-972 | |
Тоосгоны тоо (блок/ м3) | 2160-2700 | |
250*250*60мм |
Үүсгэсэн блокуудын тоо (блок/хөгц) | 8 |
Куб метр/цаг (м3/цаг) | 72-90 | |
Куб/хоног (м3/ 8 цаг) | 576-720 | |
Тоосгоны тоо (блок/ м3) | 1152-1440 | |
225*112.5*60 |
Үүсгэсэн блокуудын тоо (блок/хөгц) | 25 |
Куб метр/цаг (м3/цаг) | 91.1-113.9 | |
Куб/хоног (м3/ 8 цаг) | 728.9-911.2 | |
Тоосгоны тоо (блок/ м3) | 3600-4500 | |
200*100*60 |
Үүсгэсэн блокуудын тоо (блок/хөгц) | 36 |
Куб метр/цаг (м3/цаг) | 103.7-129.6 | |
Куб/хоног (м3/ 8 цаг) | 829.4-1036.8 | |
Тоосгоны тоо (блок/ м3) | 5184-6480 | |
200*200*60 |
Үүсгэсэн блокуудын тоо (блок/хөгц) | 4 |
Куб метр/цаг (м3/цаг) | 72-90 | |
Куб/хоног (м3/ 8 цаг) | 576-720 | |
Тоосгоны тоо (блок/ м3) | 576-720 |
